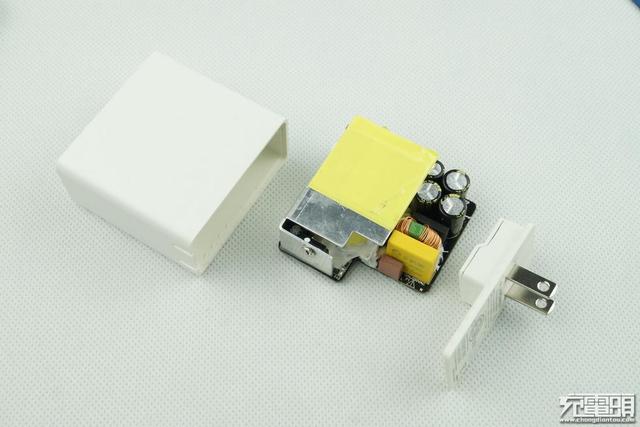

電源適配器雖然體積不大，但卻是麻雀雖小，五臟俱全，內部的零器件還是很多的，今天飛天鷹科技就來給大家介紹一下電源適配器的內部各部件以及其功能。

1：壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其它電路不被燒壞。

2：保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其它元件。

3：電感線圈（又稱扼流圈），主要功能是降低電磁干擾。

4：整流橋，規格為D3SB，作用是把220V交流電變?yōu)橹绷麟姟?/span>

5：濾波電容，規格為180uF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。

6：運放IC（集成電路），保護電路、電壓調節的重要組成部分。

7：溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時（不 同品牌的電源適配器，其設定的溫度閥值略有不同），保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。

8：大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。

9：開關變壓器，開關電源中的核心元件之一。

10：次級整流管，功能是把低壓交流電變?yōu)榈蛪褐绷麟姟Ｔ贗BM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。

11：次級濾波電容，規格為820uF/25V，共有兩個，起濾除低壓直流電中的紋波的作用。除上述元件外，電路板上還有可調電位器 及其它阻容元件。
