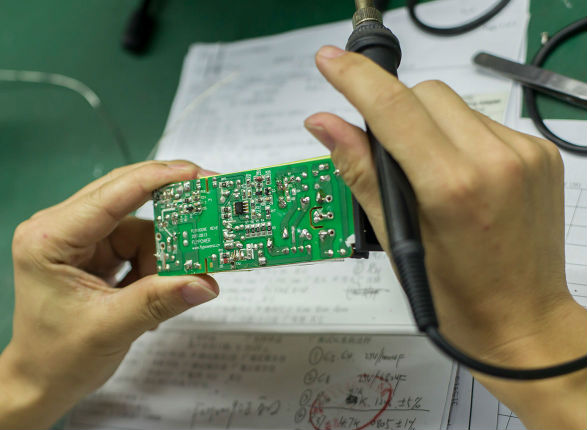

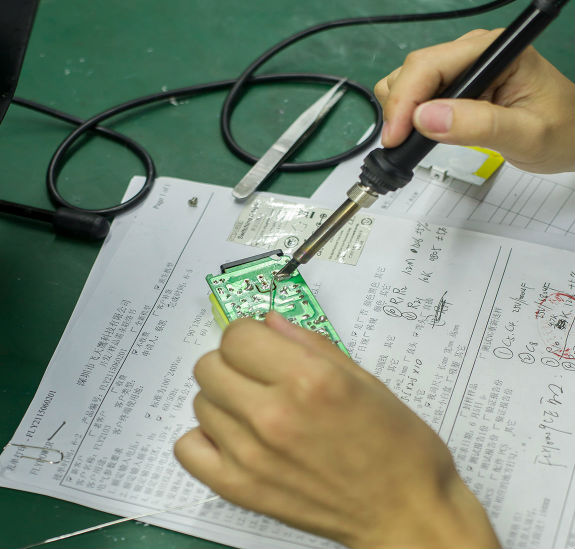

我們都知道電源調試時容易出現問題。今天就來給大家總結一下電源適配器調試最常見的10個問題

1.變壓器飽和：在高壓或低壓輸入下開機(包含輕載，重載，容性負載)，輸出短路，動態負載，高溫等情況下，通過變壓器(和開關管)的電流呈非線性增長，當出現此現象時，電流的峰值無法預知及控制，可能導致電流過應力和因此而產生的開關管過壓而損壞。

2. Vds過高：最惡劣條件(最高輸入電壓，負載最大，環境溫度最高，電源啟動或短路測試)下，Vds的最大值不應超過額定規格的90%

3.IC溫度過高

4.空載、輕載不能啟動：空載、輕載不能啟動，Vcc反復從啟動電壓和關斷電壓來回跳動。

5啟動后不能加重載

6. 待機輸入功率大：Vcc在空載、輕載時不足。這種情況會造成空載、輕載時輸入功率過高，輸出紋波過大。

7. 短路功率過大：輸出短路時，輸入功率太大，Vds過高。

8. 空載，輕載輸出紋波過大：Vcc在空載或輕載時不足。

9.重載、容性負載不能啟動：輕載能夠啟動，啟動后也能夠加重載，但是重載或大容性負載情況下不能啟動。

10.空載、輕載輸出反跳：在輸出空載或輕載時，關閉輸入電壓，輸出(如5V)可能會出現如下圖所示的電壓反跳的波形。
