測試說明

什么是開關電源特殊波形測試，檢驗電源模塊在電網波形畸變可能形成的尖鋒、毛刺和諧波情形下穩定運行能力。以下幾種波形必須輸入進行試驗：

（1）毛刺輸入測試波形

電網的毛刺是電網中最常見的波形，毛刺的大小和幅值并沒有限值，一般情況下，通過振蕩波輸入測試和振鈴輸入波形，基本上可以模擬電網中的毛刺輸入，但還需做以下毛刺輸入試驗

特點：電網尖鋒有過沖并會跌落到0v，過沖和跌落脈寬很窄，一般不會大于100ms，過沖幅度一般不超過100v。跌落的相位并不僅只限于峰值點，在任何相位都有可能發生。這種波形在實際電網中很常見，開通任何開關都會造成該現象。

（2）電壓削波波形輸入

這種波形也是電網中很常見的，特點是：電網從不定的相位突然跌落到0v，然后直到下個半波開始才恢復。在iec1004-4-11中對于波形的跌落是從大于半個周期開始的，但實際電網中還是存在很多類似的跌落時間小于半個周期的波形。測試時要求，輸入電壓波形從90度開始跌落，跌落1/4個周期，長時間工作2小時。

（3）電網的半個波頭陡升至倍電壓，這個波形主要是用來模擬實際電網中會突然出現的諧振過電壓，而且在這種情況下，模塊的輸入過電壓保護線路不起作用，這種沖擊對于有pfc的電路是存在危險的。測試內容：a、在輸入電壓為180v，輸出滿載的情況下，用ac source模擬該波形，要求180v工作3分鐘，然后電壓突然增加到380v，持續100ms，然后恢復到180v，讓模塊在這種情況下長時間工作1小時，不應損壞；b、設置ac source使得輸入電壓為0v，持續5分鐘，然后電壓突然增加到380v，持續100ms，然后恢復到0v，讓模塊在這種情況下長時間工作1小時，不應損壞。

測試方法

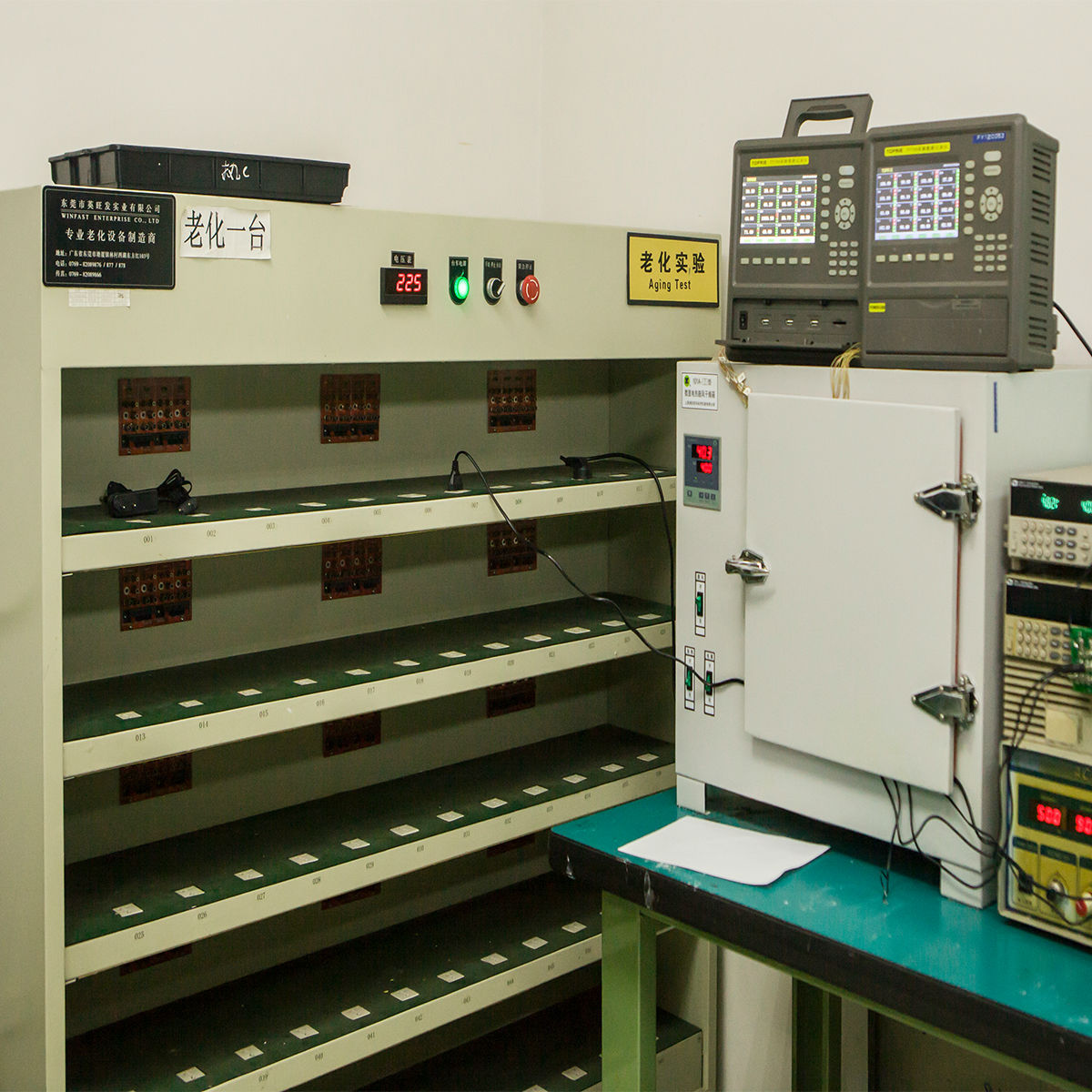

利用ac source對模塊供電，模塊滿載輸出；用ac source模擬尖鋒、毛刺和諧波電壓輸入，每種特殊的電壓輸入工作2小時，測量輸入電流和輸出電壓。模塊應能穩定運行，試驗中注意x電容，輔助電源，軟啟動電阻等其他可能出現問題的地方。

判定標準

在實際中可能出現尖鋒、毛刺、諧波電壓情形下能穩定運行，不損壞，合格；否則不合格。
